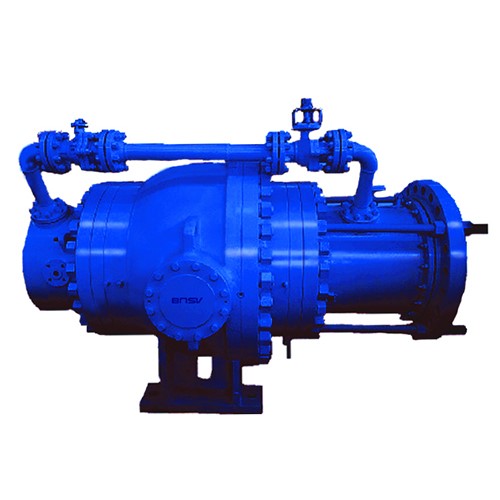

BNSV 重錘式水輪機進水液動球閥
概述
液控系統采用重錘儲能，當水電站停電無電源時，重錘釋能，可實現緊急動水關閉球閥，為機組安全運行提供足夠的安全保證。適用水頭范圍廣，可達到 1000 米以上水頭。流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。開關迅速、方便，只要閥桿轉動 90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
智能化程度高、功能齊全、性能穩定可靠，且流阻系數極小，全開時的流阻系數與管道相等?？筛鶕?jù)用戶的特殊要求單獨進行設計，多方位滿足用戶對該類產品的需要。
電氣控制系統采用PLC智能控制，使電氣線路大大簡化，具有較強的故障自我診斷功能?？杀镜剡h(yuǎn)程控制，受中控室及與水輪機聯動控制，自動化程度高，安全可靠，實現電站“少人值班和無人職守”的管理理念。
液控系統采用重錘儲能，當水電站停電無電源時，重錘釋能，可實現緊急動水關閉球閥，為機組安全運行提供足夠的安全保證。
適用水頭范圍廣，可達到 1000 米以上水頭。
流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。開關迅速、方便，只要閥桿轉動 90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
名稱 | 閥體、活門 | 閥桿 | 止水環 | 球冠 |
重錘式水輪機進水液動球閥 | 碳素鋼、合金結構鋼 | 碳素鋼+不銹鋼、不銹鋼 | 不銹鋼 | 不銹鋼 |
重錘式水輪機進水液動球閥旁通閥 | 閥體 | 閥桿 | 閥座 | 啟閉件 |
碳素鋼、合金結構鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 | |
重錘式水輪機進水液動球閥伸縮節 | 伸縮座 | 伸縮管 | 密封圈 | |
碳素鋼 | 碳素鋼 | 橡膠 | ||
上、下游連接管 | 碳素鋼+低合金結構鋼 | |||
基礎埋件 | 碳素鋼 | |||
注：閥門主要零部件材質可根據實際工況條件或用戶特殊要求設計選用
可根據用戶的特殊要求單獨進行設計，多方位滿足用戶對該類產品的需要。
