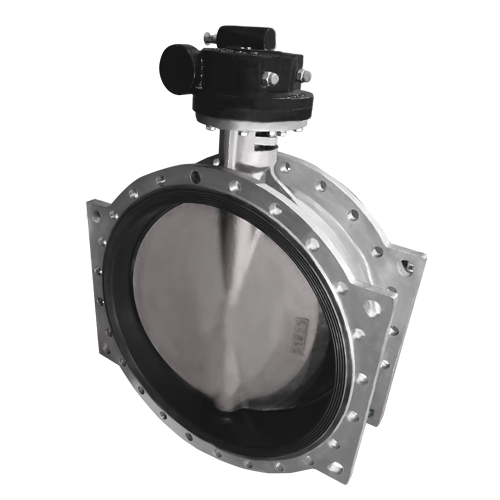

BNSV 耐海水軟密封蝶閥
概述
蝶板經過優化設計，能有效增加蝶閥過流面積，降低流體阻力；
可以根據不同的工況，選用合適的蝶板密封圈，確保閥門在一個檢修周期內不會產生內漏；
閥體、蝶板、壓環等零部件為碳鋼材料制成，有效降低制造成本，所有與介質接觸部位噴涂陶瓷等耐磨耐腐蝕涂層，能增加閥門抗海水腐蝕和沖刷的能力；
閥門軸套為雙相不銹鋼材料制成，且與閥體上的軸孔采用過盈配合，有效防止海水對閥體軸孔部位的腐蝕；
在閥桿與軸套之間有擋圏，其作用是：防止海水滲入閥桿與軸套之間，消除海水對閥桿及軸套的腐蝕。同時防止海水中的泥砂滲入閥桿與軸套的間隙內，造成閥桿與軸套咬合現象，有效提高了閥門的使用壽命；
閥座密封面耐磨EPDM或堆焊雙相不銹鋼，能耐磨、抗沖刷，有效提高閥門密封可靠性；
采用活載組合式填料，即V型PTFE+V型EPDM填料，保證閥門在一個檢修周期內不產生外漏。
● 蝶板經過優化設計，能有效增加蝶閥過流面積，降低流體阻力；
● 可以根據不同的工況，選用合適的蝶板密封圈，確保閥門在一個檢修周期內不會產生內漏；
● 閥體、蝶板、壓環等零部件為碳鋼材料制成，有效降低制造成本，所有與介質接觸部位噴涂陶瓷等耐磨耐腐蝕涂層，能增加閥門抗海水腐蝕和沖刷的能力；
● 閥門軸套為雙相不銹鋼材料制成，且與閥體上的軸孔采用過盈配合，有效防止海水對閥體軸孔部位的腐蝕；
● 在閥桿與軸套之間有擋圏，其作用是：防止海水滲入閥桿與軸套之間，消除海水對閥桿及軸套的腐蝕。同時防止海水中的泥砂滲入閥桿與軸套的間隙內，造成閥桿與軸套咬合現象，有效提高了閥門的使用壽命；
● 閥座密封面耐磨EPDM或堆焊雙相不銹鋼，能耐磨、抗沖刷，有效提高閥門密封可靠性；
● 采用活載組合式填料，即V型PTFE+V型EPDM填料，保證閥門在一個檢修周期內不產生外漏。
零件名稱 | 材料 |
閥體 | 不銹鋼、鎳鉻鑄鐵等特殊材料 |
閥板 | 鋁青銅、雙相鋼、316L等特殊材料 |
密封圈 | EPDM |
閥桿 | 2Cr13、不銹鋼、雙相鋼、17-4Ph |
填料 | 柔性石墨 |
